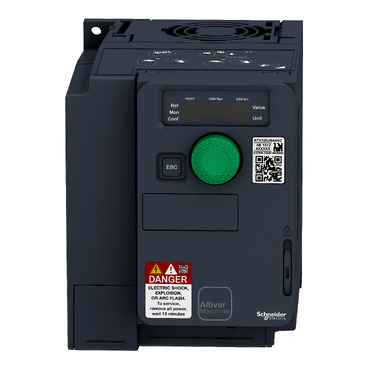

| Nombre d'entrée logique |
7 |
| Type d'entrée logique |
STO suppression sûre du couple, 24 V CC, impédance: 1,5 kOhm
DI1...DI6 entrées logiques, 24 V CC (30 V)
DI5 programmable comme entrée en train d'impulsions: 0…30 kHz, 24 V CC (30 V) |
| Entrée logique |
Logique positive (source)
Logique négative (NPN) |
| Nombre de sortie logique |
3 |
| Type de sortie logique |
Collecteur ouvert DQ+ 0…1 kHz 30 V CC 100 mA
Collecteur ouvert DQ- 0…1 kHz 30 V CC 100 mA |
| Nombre d'entrées analogiques |
3 |
| Type d'entrée analogique |
AI1 tension : 0...10 V CC, impédance : 30 kOhm, résolution 10 bits
AI2 tension différentielle bipolaire : +/- 10 V CC, impédance : 30 kOhm, résolution 10 bits
AI3 courant : 0…20 mA (ou 4-20 mA, x-20 mA, 20-x mA ou autres modèles par configuration), impédance : 250 Ohm, résolution 10 bits |
| Nombre de sorties analogiques |
1 |
| Type de sortie analogique |
Courant configurable par logiciel AQ1: 0...20 mA impedance 800 Ohm, résolution 10 bits
Tension configurable par logiciel AQ1: 0...10 V CC impedance 470 Ohm, résolution 10 bits |
| Type de sortie relais |
Relais logique configurable R1A 1 NO durabilité électrique 100000 cycle
Relais logique configurable R1B 1 NF durabilité électrique 100000 cycle
Relais logique configurable R1C
Relais logique configurable R2A 1 NO durabilité électrique 100000 cycle
Relais logique configurable R2C |
| Courant commuté max |
Sortie relais R1A, R1B, R1C sur résistive charge, cos phi = 1: 3 A à 250 V CA
Sortie relais R1A, R1B, R1C sur résistive charge, cos phi = 1: 3 A à 30 V CC
Sortie relais R1A, R1B, R1C, R2A, R2C sur inductive charge, cos phi = 0,4 et L/R = 7 ms: 2 A à 250 V CA
Sortie relais R1A, R1B, R1C, R2A, R2C sur inductive charge, cos phi = 0,4 et L/R = 7 ms: 2 A à 30 V CC
Sortie relais R2A, R2C sur résistive charge, cos phi = 1: 5 A à 250 V CA
Sortie relais R2A, R2C sur résistive charge, cos phi = 1: 5 A à 30 V CC |
| Courant commuté minimum |
Sortie relais R1A, R1B, R1C, R2A, R2C: 5 mA à 24 V CC |
| Méthode d'accès |
Esclave CANopen |
| Fonctionnement 4 quadrants possible |
Vrai |
| Profil de commande pour moteur asynchrone |
Rapport tension/fréquence, 5 points
Commande vecteur de flux sans capteur, standard
Rapport tension/fréquence - Économie d'énergie, U/f quadratique
Contrôle vectoriel de flux sans capteur - Economie d'énergie
Rapport tension/fréquence, 2 points |
| Profil contrôle moteur synchrone |
Contrôle vectoriel sans capteur |
| Fréquence de sortie maximale |
0,599 kHz |
| Rampes d'accélération et décélération |
Linéaire
U
S
CUS
Commutation de rampe
Adaptation rampe accélération/décélération
Accélération/décélération arrêt automatique avec injection DC |
| Compensation de glissement du moteur |
Automatique quelque soit la charge
Réglable 0…300 %
Non disponible en rapport tension/fréquence (2 ou 5 points) |
| Fréquence de commutation |
2...16 kHz réglable
4...16 kHz avec facteur de réduction |
| Fréquence de découpage nominale |
4 kHz |
| Freinage d'arrêt |
Injection bus DC |
| Résistance de freinage intégré |
Vrai |
| Courant de ligne |
6,4 A à 380 V (robuste)
4,9 A à 500 V (robuste) |
| Courant maximum actuel en entrée par phase |
6,4 A |
| Tension de sortie max |
500 V |
| Puissance apparente |
4,2 kVA à 500 V (robuste) |
| Fréquence du réseau |
50...60 Hz |
| Tolérance de fréquence relative du réseau symétrique |
5 % |
| Courant de court-circuit présumé de ligne lsc |
5 kA |
| Courant de charge de base en cas de surcharge élevée |
3,0 A |
| Puissance dissipée en W |
Ventilateur: 56,0 W à 380 V, fréquence de commutation 4 kHz |
| Avec fonction de sécurité Safely Limited Speed (SLS) |
Vrai |
| Avec fonction de sécurité Safe brake management (SBC/SBT) |
Faux |
| Avec fonction de sécurité Safe Operating Stop (SOS) |
Faux |
| Avec fonction de sécurité Safe Position (SP) |
Faux |
| Avec fonction de sécurité Safe programmable logic |
Faux |
| Avec fonction de sécurité Safe Speed Monitor (SSM) |
Faux |
| Avec fonction de sécurité Safe Stop 1 (SS1) |
Vrai |
| Avec fonction de sécurité Safe Stop 2 (SS2) |
Faux |
| Avec fonction de sécurité Safe torque off (STO) |
Vrai |
| Avec fonction de sécurité Safely Limited Position (SLP) |
Faux |
| Avec fonction de sécurité Safe Direction (SDI) |
Faux |
| Type de protection |
Coupures de phase en entrée : variateur
Surintensité entre phases de sortie et terre : variateur
Protection surchauffe : variateur
Court-circuit entre les phases du moteur : variateur
Protection thermique : variateur |
| Largeur |
105,0 mm |
| Hauteur |
142,0 mm |
| Profondeur |
158,0 mm |
| Poids du produit |
1,3 kg |
| Surcouple transitoire |
170…200 % du couple nominal du moteur |
