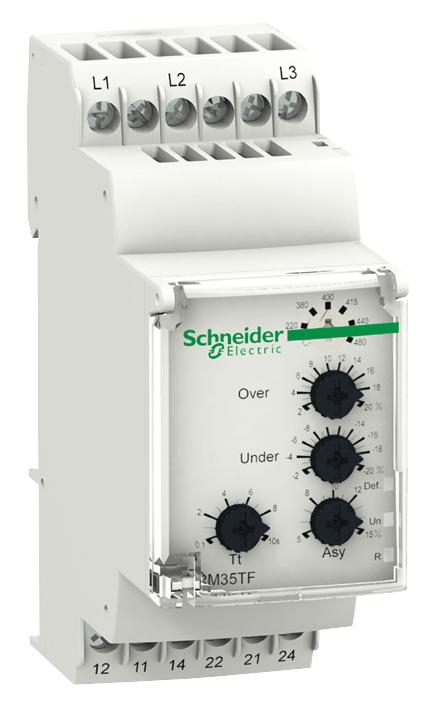

Caractéristiques principales du Relais de contrôle de phase Schneider de référence RM35TF30 :

• Gamme de produit : Harmony Control Relays

• Type de produit ou équipement : 3-phase control relay

• Type de relais : Relais multifonctionnel de contrôle

• Application spécifique du produit : Pour alimentation triphasée

• Nom du relais : RM35TF

• paramètres surveillés par le relais : Sous-tension et surtension en mode fenêtreSéquence de phasesDétection de défauts de phaseAsymétrie

• time delay : Réglable 0,1?10 s, +/-10 % de la valeur pleine échelle

• Capacité de commutation en VA : 1250 VA

• plage de mesure : 220...480 V tension CA

• Description des contacts : 2 "O/F"

• Tension et type de circuit de commande : 220...480 V

• Complémentaires Temps de reset : 1500 ms à 480 V

• Tension de coupure maximale : 250 V CA250 V CC

• courant commuté minimum : 10 mA à 5 V CC

• Courant commuté maximum : 5 A CA5 A CC

• limites de la tension d'alimentation : 194?528 V CA, 3 phases

• plage de tension du circuit de commande : - 12 % + 10 % Un

• puissance consommée en VA : 0?22 VA à 400 V CA 50 Hz

• seuil de détection de tension : < 194 V

• Fréquence circuit de commande : 50...60 Hz +/- 10 %

• Contacts de sortie : 2 "OF"

• courant de sortie nominal : 5 A

• limites de tension de mesure : 176?528 V CA

• hystérésis : 2 %

• delay at power up : 650 ms

• cycle de mesure maximal : 140 ms cycle de mesure en tant que valeur eff réelle

• tension de réglage de seuil : -20? -2 % dans la plage 380?480 V CA2 à 20 % de Un sélectionné-12 à -2 % dans la gamme de 220 V CA+2 à +20 % dans la gamme de 220 à 440 V CA+2 à +10 % dans la gamme de 480 V CA

• plage d'utilisation en tension : 220 à 480 V phase-phase

• asymétrie de réglage de seuil : 5 à 15 % de Un sélectionné

• précision de répétition : 0,3 % pour temporisation0,5 % pour circuit de mesure et d'entrée

• erreur de mesure : < 1 % sur la gamme entière avec variation de tension0,05 %/°C avec variation de température

• temps de réponse : < 200 ms (en cas d'un défaut)

• Marquage : CE

• Catégorie de surtension : III se conformer à CEI 60664-1

• résistance d'isolement : > 500 M? à 500 V CC se conformer à CEI 60255-5> 500 M? à 500 V CC se conformer à CEI 60664-1

• [Ui] tension d'isolement : 400 V se conformer à CEI 60664-1

• Fréquence d'alimentation : 50/60 Hz +/- 10 %

• Position de montage : Toutes positions sans

• Mode de raccordement : Bornes à vis, 1 x 0,5 à 1 x 4 mm² (AWG 20 à AWG 11) rigide sans emboutBornes à vis, 2 x 0,5 à 2 x 2,5 mm² (AWG 20 à AWG 14) rigide sans emboutBornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 24 à AWG 12) souple avec emboutBornes à vis, 2 x 0,2 à 2 x 1,5 mm² (AWG 24 à AWG 16) souple avec embout

• couple de serrage : 0,6?1 N.m se conformer à CEI 60947-1

• Matière du boîtier : Plastique auto-extinguible

• Signalisation locale : pourpuissance ON LED (vert) pourrelais allumé LED (jaune) pourerreur LED (jaune)

• Support de montage : Rail DIN symétrique 35 mm se conformer à EN/CEI 60715

• Endurance électrique : 100000 cycle

• Endurance mécanique : 30000000 cycle

• vitesse de commande : <= 360 opérations/heure pleine charge

• Catégorie d'emploi : AC-12 se conformer à IEC 60947-5-1AC-13 se conformer à IEC 60947-5-1AC-14 se conformer à IEC 60947-5-1AC-15 se conformer à IEC 60947-5-1DC-12 se conformer à IEC 60947-5-1DC-13 se conformer à IEC 60947-5-1

• Données de fiabilité de la sécurité : MTTFd = 399,5 annéesB10d = 360000

• Largeur : 35 mm

• Poids du produit : 0,13 kg
