Ref du fabricant : 31147

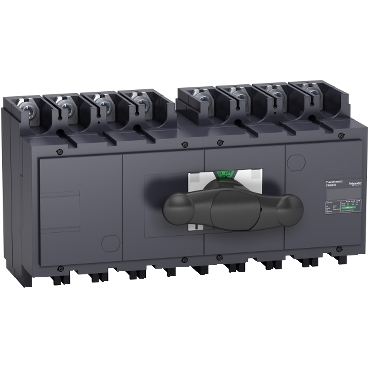

Cet inverseur est un ensemble complet d'inversion de source manuelle pour deux sectionneurs interrupteurs 4 pôles Compact INS250. Il permet de mettre en œuvre facilement des fonctions de permutation de sources de petite taille, prenant moins de place dans le tableau. Le courant de fonc...

XAF 562 950

Principales

Gamme de produit

INS250

Gamme

TransferPacT
ComPacT

Nom de l'appareil

INS250

Type de produit ou équipement

Interrupteur inverse manuel

Application de l'appareil

Changement de source d'alimentation

Compatibilité de gamme

ComPacT ComPacT INS INS250 interrupteur-sectionneur

Description des pôles

Type de réseau

CA
CC

Fréquence du réseau

[delete]

Mode d'installation

Fixe

Raccordement amont

Avant

Raccordement aval

Avant

Aptitude au sectionnement

Oui

Coupure pleinement apparente

Oui

[Icm] pouvoir assigné de fermeture en court-circuit

30 kA sectionneur seulement 690 V CA à [delete]
330 kA avec disjoncteur de protection en amont 690 V CA à [delete]

Complémentaires

Classe de permutateur

Nombre de positions de contact

Type de commande

Poignée rotative frontale directe

Mode opératoire

Manuel

Support de montage

Platine
Rail

Description des options de verrouillage

Cadenassage sur position OFF

[Ie] courant assigné d'emploi

AC-22A : 250 A CA [delete] 220/240 V
AC-22A : 250 A CA [delete] 380/415 V
AC-22A : 250 A CA [delete] 440/480 V
AC-22A : 250 A CA [delete] 500/525 V
AC-22A : 250 A CA [delete] 660/690 V
AC-23A : 250 A CA [delete] 220/240 V
AC-23A : 250 A CA [delete] 380/415 V
AC-23A : 250 A CA [delete] 440/480 V
AC-23A : 250 A CA [delete] 500/525 V
AC-23A : 250 A CA [delete] 660/690 V
DC-22A : 250 A CC 125 V 2 pôles en série
DC-23A : 250 A CC 125 V 2 pôles en série
DC-22A : 250 A CC 250 V 4 pôles en série
DC-23A : 250 A CC 250 V 4 pôles en série

[Ith] courant thermique conventionnel

250 A à 60 °C

Service nominal

Ininterrompu

Classe de service intermittent

Classe 120 - 60 %

[Ui] tension assignée d'isolement

750 V CA [delete]

[Uimp] tension assignée de tenue aux chocs

8 kV

[Ue] tension assignée d'emploi

690 V CA [delete] conforme à CEI 60947-3
250 V CC conforme à CEI 60947-3

Interverrouillage mécanique

Avec interverrouillage mécanique

Durée de vie mécanique

15000 cycle

Durée de vie électrique

AC-22A: 1500 cycle 440 V CA [delete]
AC-22A: 1500 cycle 500 V CA [delete]
AC-22A: 1500 cycle 690 V CA [delete]
AC-23A: 1500 cycle 440 V CA [delete]
AC-23A: 1500 cycle 500 V CA [delete]
AC-23A: 1500 cycle 690 V CA [delete]
DC-22A: 1500 cycle 125 V CC 2 pôles en série
DC-23A: 1500 cycle 125 V CC 2 pôles en série
DC-22A: 1500 cycle 250 V CC 4 pôles en série
DC-23A: 1500 cycle 250 V CC 4 pôles en série

"Pas" de raccordement

35 mm

[Icw] courant assigné de courte durée admissible

1,8 kA pendant 30 s se conformer à CEI 60947-3
2,2 kA pendant 20 s se conformer à CEI 60947-3
4,9 kA pendant 3 s se conformer à CEI 60947-3
8,5 kA pendant 1 s se conformer à CEI 60947-3

Hauteur

136 mm

Largeur

295 mm

Profondeur

131 mm

Poids du produit

6,4 kg
