Ref du fabricant : LVSXH524

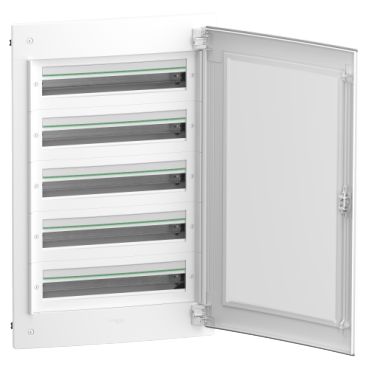

A quoi sert le produit ? Où l'installer ? Ce coffret PrismaSeT XS est un coffret de distribution électrique encastrable, en métal et plastique, composé de 5 rangées de 24 modules de 18mm. Il est muni d'une porte transparente de degrés de protection IP40 e...

XAF 502 825

Principales

Gamme

PrismaSeT

Nom du produit

Type de produit ou équipement

Enveloppe

Type de coffret

Coffret de répartition

Installation du coffret

Affleurant

Complémentaires

Largeur

Total : 610 mm
Intégré : 570 mm

Hauteur

Total : 960 mm
Intégré : 930 mm

Profondeur

Total : 151 mm
Intégré : 96 mm

Profondeur intérieure

80 mm

Nombre de modules 18 mm par rangée

Nombre de rangées horizontales

Nombre total de modules de 18 mm

120

Pas de 9 mm

240

Classe d'isolation électrique

Classe II

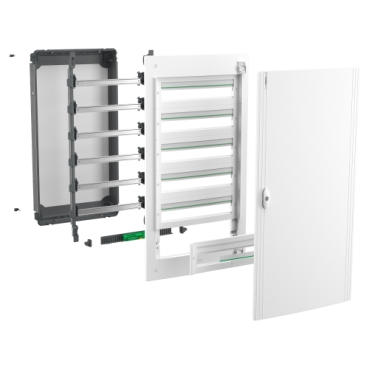

Equipement fournis

5 étiquette de repérage
5 protection d'étiquette
1 bornier
2 bande d'obturateur
1 porte
5 rail Din
4 matériel de fixation de câble
1 plaque arrière

Type de plastron

Modulaire

Type de porte

Transparent

Type de rail

DIN symétrique

Description de la plaque de montage

Sans plaque de montage

Pièces amovibles

Rail DIN

Puissance dissipée en W

133 W

[In] courant nominal

125 A

[Ui] tension assignée d'isolement

400 V

Entrée de câble

Câble ou tube
Plaques découpées
Plaques amovibles

Nombre de borniers

1 terre avec 48 sortants

Départs du bornier répartiteur

6 x 25 mm² + 42 x 4 mm² pour terre

Mode de raccordement

Connexion à vis (terre) , 6 x 6…25 mm²
Push-in (terre) , 42 x 1,5…4 mm² (flexible)
Push-in (terre) , 42 x 6 mm² (rigide ou semi-rigide)

Description des options de verrouillage

Option verrou

Matière du coffret

Partie arrière : techno plastique et métal
Enveloppe : techno plastique
Plastron : techno plastique
Porte : verre

Poids du produit

23,540 kg

Couleur

Enveloppe : blanc (RAL 9003)
Plastron : blanc (RAL 9003)
Porte : incolore

Segment de marché

Résidentiel
Petits bâtiments

Caractéristique du produit

Matériaux

Dimensions
